功能

    測量單相或三相線路的功率因數C，將測量結果轉換成標準的直流電流Iz或直流電壓Vz輸出。

主要特點

    ●電磁隔離：專用功率測量芯片，高精度，微功耗；

    ●線性測量范圍：功率因數：0.1(超前)～1～0.1(滯后)；電壓：20%～120%輸入標稱值；電流：1%～120%輸入標稱值；

    ●被測信號頻率：50Hz；

    ●隔離電壓＞2.5KVDC，1分鐘；

    ●過載能力：電壓：2倍輸入標稱值；電流：10倍輸入標稱值，5秒；

    ●額定環境溫度：商業級0℃～+50℃；工業級-25℃～70℃

    ●平均無故障工作時間＞5萬小時；

    ●溫度漂移：≤±0.5%（0～+50℃）

    ●響應時間：≤300mS；

    ●輸入阻抗：Rv=Vx×1KΩ/V；Ri≈0；

功率因數傳感器/變送器型譜表

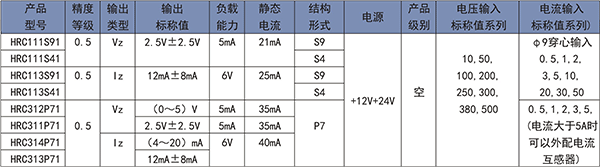

功率因數傳感器型號及參數表

    注：針對中頻信號的測量，定貨時須指明具體頻率，并將型號中輸入特性標志“1”變?yōu)?ldquo;6”。對于“輸出極性”的傳感器，其輸入接線采用跨相接法。例如：電壓輸入接Uab，電流輸入接Ic。定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級等。例如：HRC113S91 -10A(φ9)×100V/12mA±8mA -0.5- +12V。

功率因數傳感器輸入輸出特性

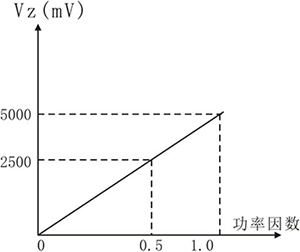

圖一 無極性0～5V輸出

圖二 無極性4～20mA輸出

圖三 平移零點0～5V輸出

圖四 平移零點12mA±8mA輸出

功率因數傳感器輸出值與被檢測量值之間的換算舉例

    ①使用（0～5）V輸出、無極性的功率因數傳感器HRC312*（*代表結構類型和電源）測量時，實際功率因數：

              C=Vz÷5000mV，其中Vz的單位為mV。

    ②使用（4～20）mA輸出、無極性的功率因數傳感器HRC314*（*代表結構類型和電源）測量時，實際功率因數：

              C=（Iz-4mA）÷16mA，其中Iz的單位為mA。

    ③使用0～2.5～5V平移零點雙向輸出的功率因數傳感器HRC111S91測量時，傳感器輸出Vz＞2.5V時，表示超前的功率因數，電感性負載，實際功率因數按（1）式計算；傳感器輸出Vz＜2.5V時，表示滯后的功率因數，電容性負載，實際功率因數按（2）式計算；Vz=2.5V時，表示電阻性負載，功率因數為1。

              C=(5000mV-Vz)÷2500mV（式中Vz的單位為mV）  (1)

              C=Vz÷2500mV（式中Vz的單位為mV）                      (2)

    ④使用4～12～20mA平移零點雙向輸出的功率因數傳感器HRC113S91測量時，傳感器輸出Iz＞12mA時，表示超前的功率因數，電感性負載，實際功率因數按(3)式計算；傳感器輸出Iz＜12mA時，表示滯后的功率因數，電容性負載，實際功率因數按(4)式計算；Iz=12mA時，表示電阻性負載，功率因數為1。

              C=(20mA-Iz)÷8mA（式中Iz的單位為mA）                 (3)

              C=(Iz-4mA)÷8mA（式中Iz的單位為mA）                   (4)

產品接線圖（各種輸出方式并不同時提供）

S9型單相有功/無功功率因數傳感器/變送器（俯視）

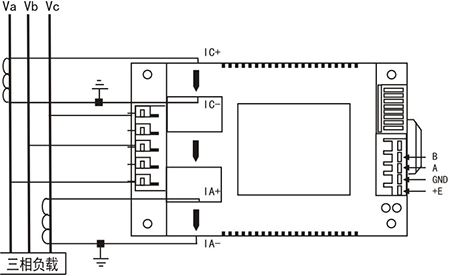

P型三相三線制功率因數傳感器/變送器接線圖

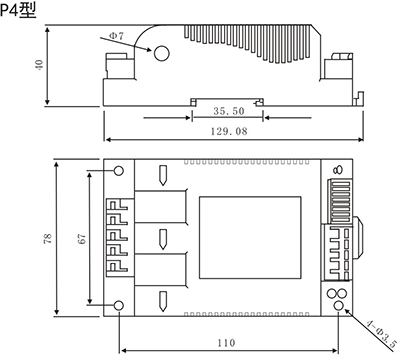

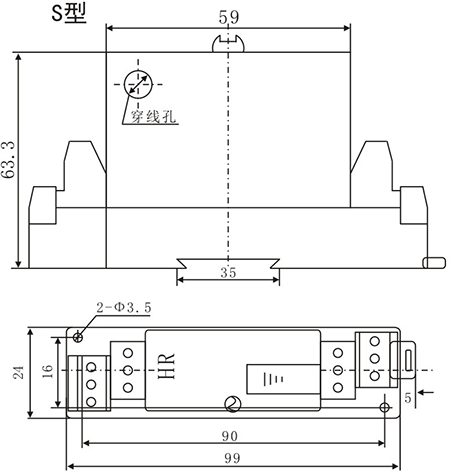

結構尺寸
