霍爾電流傳感器/變送器
霍爾電流變送器俗稱一體化電流變送器，是組合電流互感器、電流變送器于一體的新一代交流電流變送器，它可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA標準信號，連續輸送到接收裝置（計算機或顯示儀表）。
霍爾電流傳感器/變送器主要特點
●采用霍爾效應原理，可靠性高，低功耗；
●線性測量范圍：0～120%標稱輸入；
●頻帶范圍：DC～5KHz；
●隔離電壓：＞3KVDC，1分鐘；
●過載能力：30倍標稱輸入值，持續5S；
●額定環境溫度：商業級0℃～+50℃；工業級-25℃～+70℃；
●平均無故障時間：＞50000小時；
●平均值變換可測量直流和正弦波，成本低；
●穿心感應式輸入。
霍爾電流傳感器/變送器型譜表
|
商標 |
型號 |
說明 |
||||||
|
HR- |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
傳感器類型 |
I |
電流傳感器 |
||||||
|
原理類型 |
0 |
霍爾平衡式 霍爾直測式 |
||||||
|
輸入類型 |
2 |
交、直流通用輸入 |
||||||
|
輸出類型 |
1 |
跟蹤電壓VG |
||||||
|
結構類型 |
S |
S1-φ13，S9-φ9 |
||||||
|
電源 |
1 |
單電源兩隔離 |
||||||
|
產品級別 |
□ |
商業級，空（省略） |
||||||

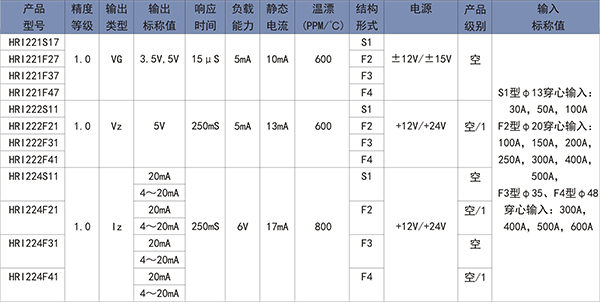

霍爾直測式電流傳感器/變送器型號及參數表（在標準條件下測試）
注：定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRI222F27 - 100A/5V - 1.0 - ±12V。

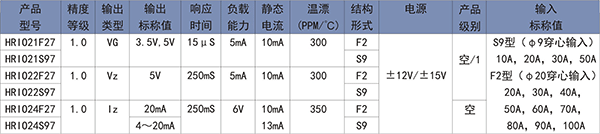

霍爾平衡式電流傳感器/變送器型號及參數表（在標準條件下測試）
定貨型號規格應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：HRIO22F27 - 100A/5V - 1.0 - ±12V磁平衡式電流隔離傳感器額定功耗的計算：對于φ9孔徑傳感器：額定功耗=靜態功耗+（額定輸入電流×電源電壓）/1000+負載功耗；對于φ20孔徑傳感受器：額定功耗=靜態功耗+（額定輸入電流×電源電壓）/2500+負載功耗。

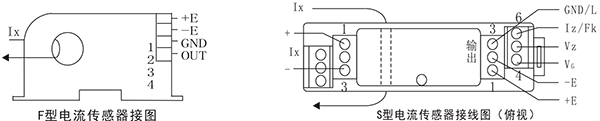

產品接線圖
應用示例
電流輸出型（Iz）傳感器/變送器的輸出為共地電流源，接線原理見下圖，圖中RL是用戶負載。
接線原理圖

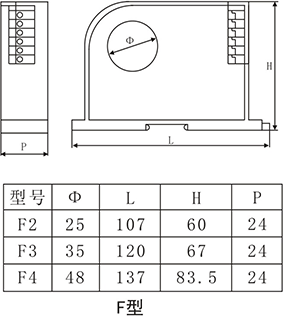

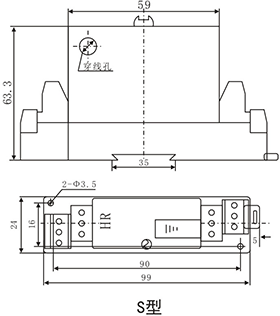

結構尺寸
